Cette page est dédiée à l'exemple le plus simple de motion capture que nous avons rencontré : La Souris. Remercions Olive, une adorable souris qui a offert son corps à la science pour notre étude de ce système.
Le rôle principal d'une souris est de traduire les mouvements de votre main en signaux que l'ordinateur peut interpréter. En général toutes les souris utilisent pour cette traduction 5 composants :
 La Boule sous la souris |
-1. Sous l'appareil, une boule touche une surface plane et rentre en rotation quand la souris se déplace. |
| -2. Deux cylindres dans la souris sont en contact avec la boule. Un des cylindres est orienté de façon à détecter les mouvements en abscisse ( horizontaux). L'autre est orientée à 90° de la première détecte les mouvement en ordonnées ( verticaux ). La boule en roulant, entraîne les cylindres. |
 Les Cylindres |
 Le Disque |
-3. Les cylindres sont reliés à un disque comportant de fines fentes régulièrement espacées. |
| -4. De part et d'autre du disque se trouvent une DEL infrarouge et un capteur infrarouge. Le rayon lumineux provenant de la DEL est coupé de façon intermittente par le disque. Ainsi le capteur reçoit des " flashs " de lumière. La fréquence des flashs est directement en relation avec la vitesse de la souris et le nombre avec la distance qu'elle a parcourue. |

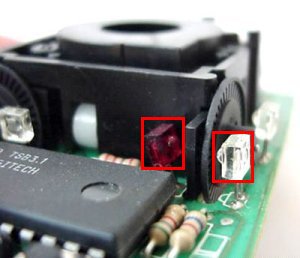

 La DEL et son capteur |

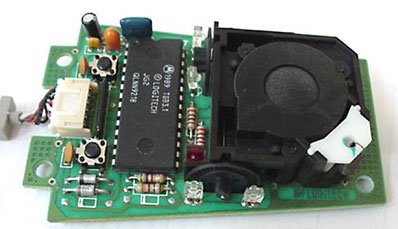

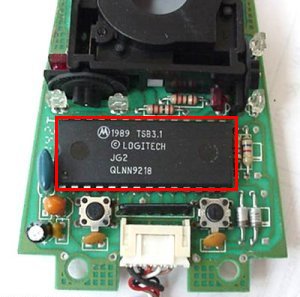

 Le micro-circuit |
-5. Un micro-circuit lit les flashs en provenance du capteur infrarouge et les traduit en langage binaire que l'ordinateur peut comprendre. Le micro-circuit envoie la traduction binaire à l'ordinateur par le fil de la souris. |
 La connections du fil de la souris à l'ordinateur |
